INA 3004-2RS-C3 kuličkové ložisko s kosoúhlým stykem

0 %

(0 hodnocení)

Koupit za 606 Kč

Od nejoblíbenějších
Od nejlevnějších
Od nejdražších

100 %

(8 hodnocení)

INA 3004-2RS-C3 kuličkové ložisko s kosoúhlým stykem

Doprava: 109 Kč Skladem

606 Kč Koupit za 606 Kč

Popis

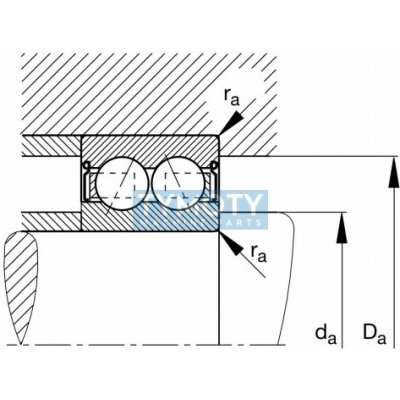

INA 3004-2RS-C3 kuličkové ložisko s kosoúhlým stykemDvouřadé kuličkové ložisko s kosoúhlým stykem INA 3004-2RS-C3 představuje vysoce přesnou ložiskovou jednotku určenou pro přenos radiálních i obousměrných axiálních zatížení. Konstrukční provedení 'B' značí optimalizovanou vnitřní geometrii bez plnicích drážek, což zvyšuje integritu ložiska při vysokých otáčkách. Ložisko je vybaveno kontaktním břitovým těsněním na obou stranách a naplněno nízkošumovým plastickým mazivem GA14 pro bezúdržbový provoz po celou dobu životnosti.Alternativní označení a identifikace:Typové označení výrobce: 3004-B-2RS-TVH-C3PID: 000958840-0030EAN: 4064327819048Interní kódy: 10100423, 30042RSC3, INA3004, 3004INA, SCHAEFFLER3004Ekvivalenty: 3004B 2RS TNG C3 Neuweg, 3004-2RS-C3 INA, 3004 2RS C3 INAGeometrie a konstrukcePočet řad valivých těles: Dvouřadé provedení pro vyšší tuhost a únosnost.Stykový úhel: 25°, optimalizovaný pro kombinované zatížení.Klec: TVH – masivní klec z polyamidu PA66 vyztuženého skleněnými vlákny, vedená kuličkami.Těsnění: 2RS – oboustranné kontaktní břitové těsnění z nitril-butadienového kaučuku (NBR).Vnitřní vůle: C3 – radiální a axiální vůle větší než normální, vhodná pro eliminaci tepelné roztažnosti.Úprava kroužků: SN – kroužky rozměrově stabilizované pro provozní teploty do +120 °C.ParametrHodnotaVnitřní průměr (d)20 mmVnější průměr (D)42 mmŠířka (B)16 mmZákladní dynamická únosnost (Cr)14 300 NZákladní statická únosnost (C0r)9 400 NMez únavového zatížení (Cur)490 NMezní otáčky (nG)10 500 1/minÚhel styku (alpha;)25 °Hmotnost0,091 kgTeplotní rozsah provozu-20 deg;C až +100 deg;C (stabilizace do +120 deg;C)MateriálStandardní ložisková ocelMazivoGA14 (Standardní ložiskové mazivo)TolerancePN (Normální)Konstrukční vlastnosti a údržbaBezúdržbový provoz: Ložisko je dodáváno s celoživotní náplní plastického maziva, což eliminuje potřebu domazávání.Vzdálenost vrcholů tlakových kuželů (a): 21,1 mm – definuje efektivní rozpětí ložiska pro zachycení klopných momentů.Tvar vnějšího kroužku: Hladký vnější kroužek bez drážky pro pojistný kroužek nebo příruby.Těsnicí účinek: Kontaktní těsnění 2RS účinně chrání vnitřní prostor před prachem, vlhkostí a únikem maziva.Pokyny pro montáž a rozměry ramenMinimální průměr osazení hřídele (da min): 23,2 mmMaximální průměr osazení tělesa (Da max): 38,8 mmMaximální poloměr zaoblení (ra max): 0,6 mmMinimální rozměr zkosení (r min): 0,6 mmPrůměry osazení kroužků: D1 = 35 mm, d1 = 27,1 mm

Zobrazit více

Parametry

Výrobce

INA

479 Kč v 1 obchodě

INA 3004-2RS-C3 kuličkové ložisko s kosoúhlým stykem

Nejnižší cena!

606 Kč
