AMF Sada upínacích řetězů m16, amf-87627

Doprava: zdarma

37 540 Kč Koupit za 37 540 Kč

Popis

Provedení:
- upínací hák a protidržák zušlechtěny, řetěz z ušlechtilé oceli

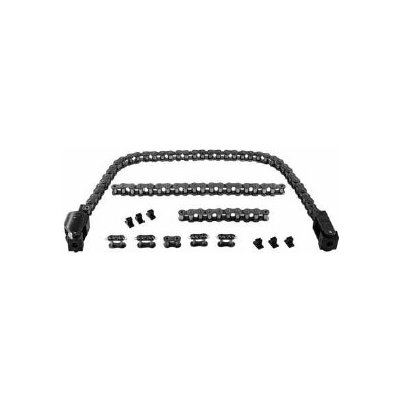

Rozsah dodávky:
- upínací hák
- protidržák
- 4 řetězové segmenty různých délek
- 4 řetězové spojnky se závlačkami
- 6 ochranných krytek z umělé hmoty

Technické parametry:
- drážka: 18, 20, 22, 24mm
- šroub G: M16
- max. dovolený kroutící moment [Nm]: 90
- max. dovolená upínací síla [kN]: 40
- hmotnost: 7640g

Rozměry:
- rozměr A: 37mm
- rozměr B: 44mm
- rozměr C: 25mm
- rozměr E1: 64mm
- rozměr F1: 29mm
- H1 min: 117mm
- H1 max: 162mm
- upínací zdvih S1: 45
- rozměr E2: 70mm
- rozměr F2: 62mm
- H2 min: 140mm
- H2 max: 170mm
- upínací zdvih S2: 30
- rozměr M: 33mm
- rozměr N: 21mm
- rozměr SW: 46mm

Použití:
- vhodný k upínání válcových součástí (např.těles ventilů, přírub, skříní čerpadel apod.) přímo na stolech obráběcích strojů nebo na upínacích deskách

Výhody:
- rovnoměrné rozložení tlaku zmenšuje deformaci upínaného prvku
- ochrana upínaného prvku se provádí použitím ochranných krytek z umělé hmoty které se nasunou do článků řetězu v místě styku s obrobkem
- velký rozsah nastavení na upínacím háku a protidržáku
